Modern endüstride, üretimin, lojistiğin ve ticaretin kalbini "doğru ölçüm" oluşturur. Bir nesnenin ağırlığını veya üzerine uygulanan kuvveti elektriksel bir sinyale dönüştürerek ölçülebilir dijital verilere çeviren temel bileşenlere Yük Hücresi (Load Cell) denir. Endüstriyel tartım sistemlerinden hassas laboratuvar terazilerine, yüksek kapasiteli tır kantarlarından silolara kadar her alanda kullanılan yük hücreleri, kusursuz bir otomasyonun gizli kahramanlarıdır.
Özellikle endüstriyel platform basküllerinde ve tank tartım sistemlerinde en çok tercih edilen modellerden biri olan Lama Tipi (Shear Beam) Loadcell, küresel pazarın güvenilir markalarından KELİ güvencesiyle işletmelere üstün hassasiyet sunar. Bu makalede; yük hücrelerinin çalışma prensiplerini, yapı dinamiğini, dinamik tartım süreçlerini, kantar indikatörlerinin rolünü ve KELİ Lama Loadcell'in teknik özelliklerini kapsamlı bir şekilde inceleyeceğiz. Tartım altyapınızı güçlendirmek ve en uygun sensör ile endüstriyel kantar çözümlerini keşfetmek için Baskül Dünyası'nı ziyaret edebilirsiniz.
Yük hücreleri, temelde "Gerinim Ölçer" (Strain Gauge) adı verilen piezoelektrik veya piezoresistif ince film malzemelerden üretilir. KELİ Lama Loadcell gibi endüstriyel sensörlerin gövdesi genellikle alaşımlı çelikten veya paslanmaz çelikten işlenir. Yük hücresinin üzerine bir kuvvet (ağırlık) uygulandığında, çelik gövde gözle görülemeyecek kadar mikro düzeyde esner (şekil değiştirir).
Bu esneme, gövdeye yapıştırılmış olan gerinim ölçerlerin elektriksel dirençlerinde bir değişime yol açar. Wheatstone köprüsü devresi şeklinde bağlanan bu dirençler, kantarın güç kaynağından aldığı voltajı (uyartım voltajı), ağırlıkla doğru orantılı bir milivolt (mV) sinyaline dönüştürür. Üretilen bu zayıf analog elektriksel sinyal, daha sonra kantar indikatörü (ağırlık indikatörü) veya bir kontrol sistemi tarafından işlenerek okunabilir dijital bir ağırlık değeri olarak (LCD veya LED ekranda) kullanıcıya gösterilir.
Endüstriyel tartım sistemleri her zaman statik (durağan) yükleri tartmaz. Üretim bantlarında (konveyör kantarları), canlı hayvan basküllerinde veya hareket halindeki araçların tartımında yük sürekli bir hareket halindedir. Bu noktada üç önemli mühendislik kavramı devreye girer:
Platforma ağır bir yük aniden düştüğünde ortaya çıkan kinetik enerji, kantarın yapı dinamiğini zorlar. KELİ Lama Loadcell'ler, bu ani mekanik şokları tolere edebilecek ve aşırı yük (overload) durumlarında kalıcı deformasyona uğramayacak esneklik katsayılarına sahip çeliklerden üretilir.
Hareketli yükler (dinamik tartım), loadcell'in ürettiği milivolt sinyallerinde dalgalanmalara (gürültüye) sebep olur. Literatürde "The Processing of Load Cell Response Signals for Fast Weighing" (Hızlı Tartım İçin Yük Hücresi Tepki Sinyallerinin İşlenmesi) olarak bilinen bu aşama, dijital tartım indikatörü tarafından yönetilir. İndikatör içerisindeki mikroişlemci, gelişmiş analog/dijital çeviriciler (ADC) ve dijital filtreleme algoritmaları kullanarak sinyaldeki gürültüyü (titreşimi) temizler. Sonuç olarak, yük sallansa bile ekranda sabit, doğru ve kararlı bir ağırlık verisi elde edilir.
Ölçüm prensipleri, malzemeleri, taşıma kapasiteleri ve montaj şekillerine göre yük hücreleri farklı tiplere ayrılır. Projenize en uygun sensörü seçmek, ölçüm doğruluğu için kritik bir adımdır:
Kendi platform kantarınızı yapmak, silo/tank tartım otomasyonu kurmak veya arızalı sensörünüzü değiştirmek için tercih edeceğiniz standart bir KELİ Lama Tipi (Shear Beam) Loadcell'e ait genel teknik donanım parametreleri aşağıdaki tabloda verilmiştir:
| Teknik Parametre | Standart Değer / Açıklama |
|---|---|
| Marka / Çalışma Tipi | KELİ / Lama (Shear Beam - Kayma Kuvveti) |
| Standart Kapasite Seçenekleri | 500 kg, 1 Ton, 2 Ton, 3 Ton, 5 Ton, 10 Ton |
| Hassasiyet Sınıfı (Accuracy Class) | OIML C3 (Endüstriyel Yüksek Doğruluk) |
| Gövde Malzemesi | Nikel Kaplı Alaşımlı Çelik veya Paslanmaz Çelik |
| Çıkış Sinyali (Rated Output) | 2.0 mV/V veya 3.0 mV/V (± %0.002) |
| Koruma Sınıfı (Yalıtım) | IP67 / IP68 (Suya, Neme ve Toza Karşı Tam Koruma) |
| Güvenli Aşırı Yük (Safe Overload) | Kapasitenin %150'sine kadar dayanım |
| Kırılma Yükü (Ultimate Overload) | Kapasitenin %300'ünde kalıcı deformasyon / kırılma |
| Çalışma Sıcaklık Aralığı | -20°C ile +65°C arası sorunsuz çalışma |
| Uygun Gösterge (İndikatör) | LCD veya LED Ekranlı Tüm Dijital Ağırlık İndikatörleri ile Uyumlu |
KELİ lama loadcell'ler, üstün malzeme kalitesi ve sinyal kararlılığı sayesinde çok geniş bir endüstriyel spektrumda kullanılmaktadır:
Doğru Seçim Nasıl Yapılır?
Yük hücresi seçerken sistemin maksimum ölü ağırlığı (dara) ile maksimum tartılacak ürün (net) ağırlığı toplanmalıdır. Ortaya çıkan toplam kapasitenin üzerine %20-%30 oranında bir "güvenlik payı" eklenerek loadcell kapasitesi belirlenmelidir. Ayrıca gıda veya kimya sektörü gibi yıkama yapılan asidik/nemli ortamlarda mutlaka Paslanmaz Çelik ve IP68 yalıtımlı modeller tercih edilmelidir. İhtiyacınıza en uygun yük hücresini seçmek ve kantar indikatörü modellerini incelemek için web sitemizden destek alabilirsiniz.

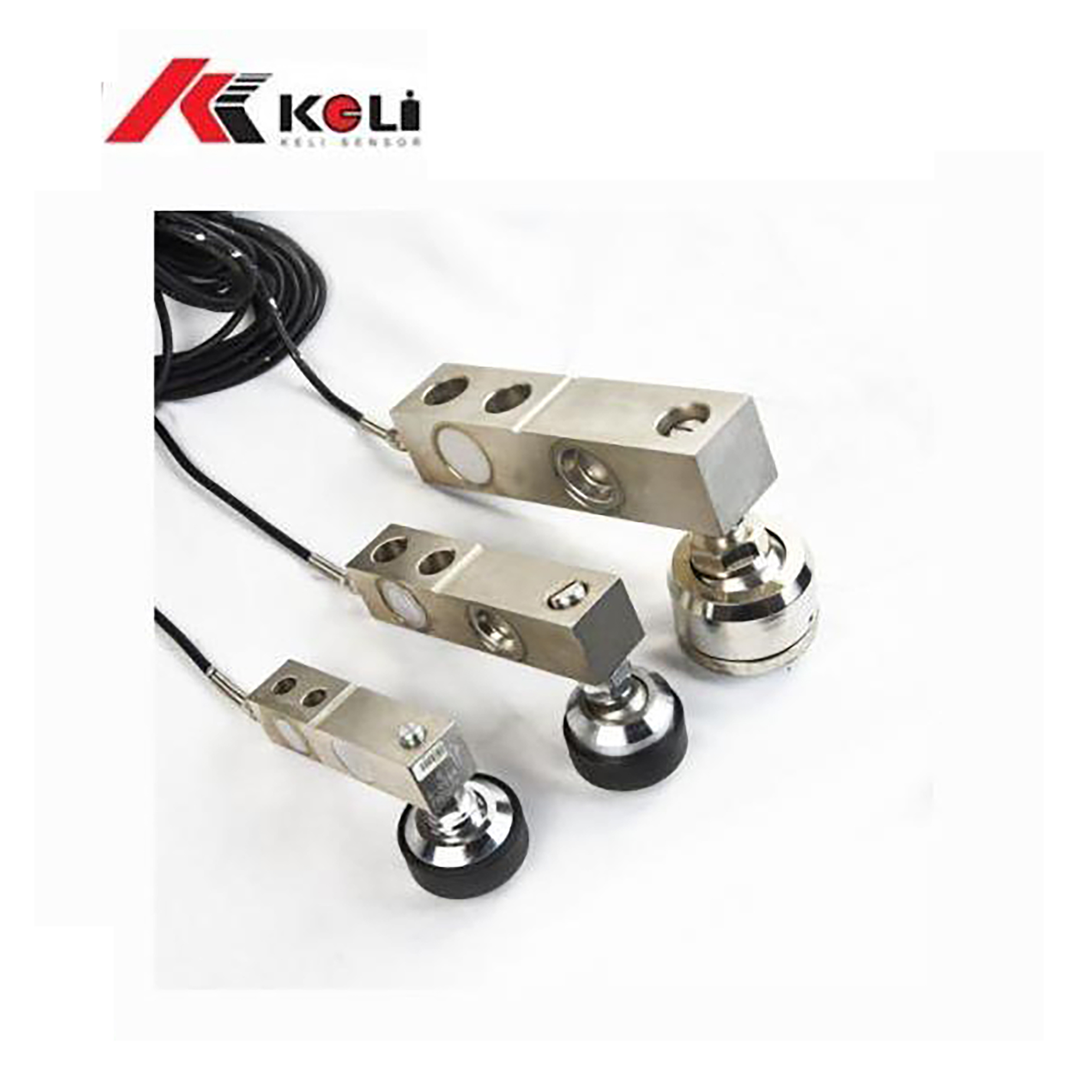

Lama tipi loadcell, şekil itibariyle dikdörtgen bir metal blok (lama) görünümünde olan ve "kayma (shear)" kuvvetine maruz kalarak ölçüm yapan sensörlerdir. Genellikle bir ucu zemine sabitlenir, diğer ucuna ise yük bindirilir (baskı ayağı ile). Platform ve silo kantarları için en ideal mekanik yapıya sahip sensörlerdir.
Analog göstergeler, bir ibre vasıtasıyla ağırlığı gösteren eski teknoloji cihazlardır; okuma hatasına (paralaks) açıktır ve veri aktarımı yapamazlar. Dijital indikatörler ise loadcell'den gelen veriyi LCD (sıvı kristal) veya LED (ışık yayan diyot) ekranlarda rakamsal olarak net bir şekilde gösterir, RS232 ile bilgisayara bağlanabilir ve hareketli tartımlarda işaret işleme (filtreleme) yapabilir.
Loadcell'ler zamanla (metal yorgunluğu, aşırı yük şokları, ortam sıcaklıkları nedeniyle) sinyal kayması (drift) yaşayabilir. Kalibrasyon, cihazın verdiği dijital değerin, gerçek (sertifikalı etalon) ağırlık değerine eşitlenmesi işlemidir. Ticari (alım-satım) işlemlerinde kullanılan kantarlarda yılda en az bir kez yetkili servis tarafından kalibrasyon yapılmalıdır.
Fiziksel montajı yaptıktan sonra sistemin doğru tartması için kantar indikatörünüz (göstergeniz) üzerinden sisteme mutlaka yeniden "kalibrasyon" yapmanız gerekmektedir. Sensörlerin milivolt tepkileri fabrikadan fabrikaya ufak tolerans farklılıkları gösterebilir.
IP68 uluslararası bir koruma standardıdır. "6" rakamı ürünün toza karşı tamamen sızdırmaz olduğunu, "8" rakamı ise ürünün basınçlı suya veya belirli bir derinliğe kadar su altında sürekli kalmaya karşı tamamen yalıtılmış olduğunu garanti eder.
Kendi kantarınızı imal etmek, silolarınızı tartılı sisteme çevirmek veya arızalı sensörlerinizi yenilemek için KELİ Lama Loadcell (Yük Hücresi) ve Dijital Tartım İndikatörü siparişi vermek, teknik detayları görüşmek veya avantajlı toptan/perakende fiyat tekliflerimizi öğrenmek için uzman mühendis ekibimizle hemen iletişime geçebilirsiniz.
Not: İhtiyacınıza yönelik Zemic, Keli, ESIT gibi dünya markalarına ait farklı kapasitelerdeki Loadcell çeşitleri (Baskı tipi, S-tip, Single Point), kantar indikatörleri ve birleştirme kutuları (J-Box) için web sitemizi ziyaret etmeyi unutmayın.
